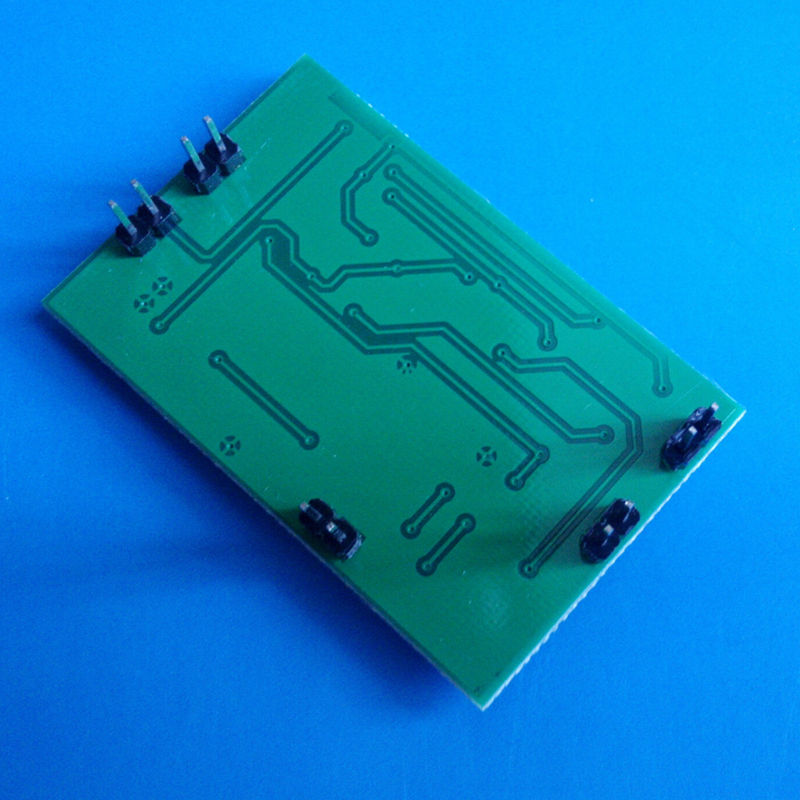

免提对讲模块TBP18A15

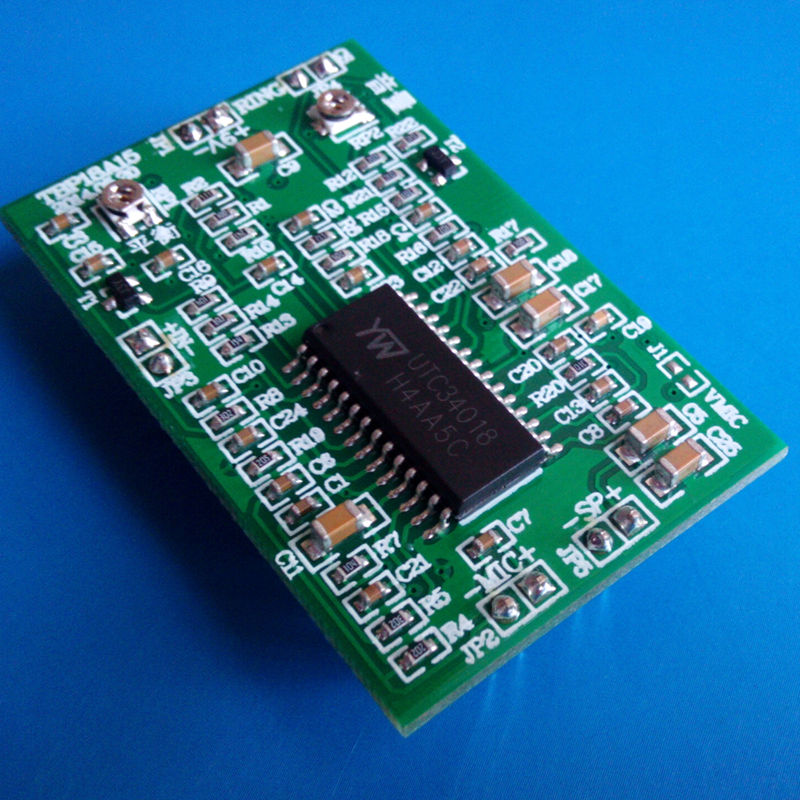

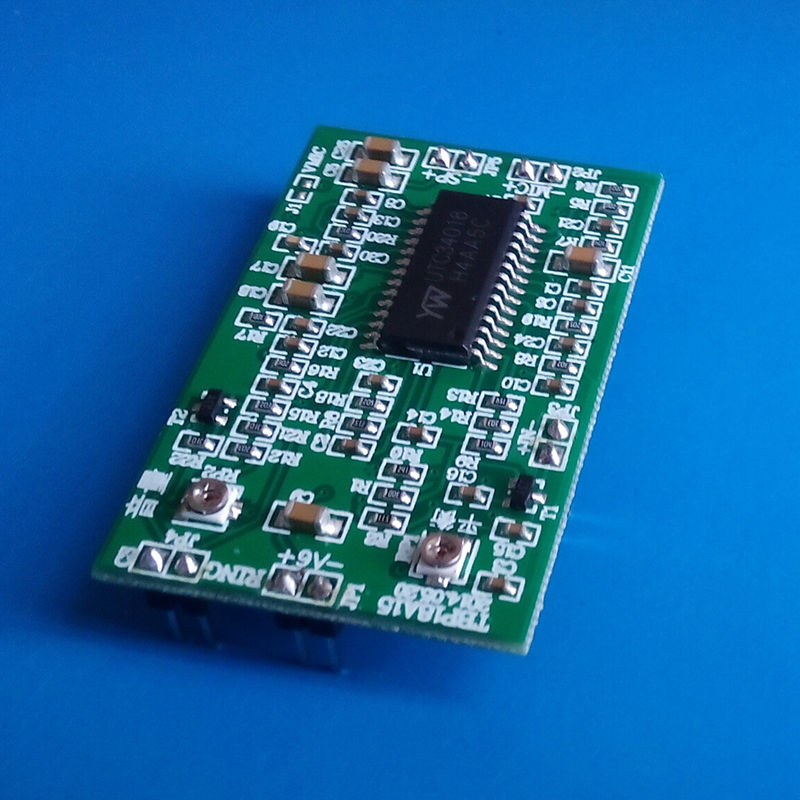

TBP18A15 免提对讲模块采用 UTC34018 声控免提专用集成电路制作。其工作原理是根据发送通道和接收通道的信号强度,自动切换发送或接收工作状态,同一时刻只能有一个通道工作。在免提对讲电路中能有效抑制由声音回授引起的振鸣,提高对话音量。用途:用于双向免提对讲。楼宇对讲要求较高的场合。

性能指标

工作电压:DC9V

静态电流:小于 10mA

传输电压:0-200mVpp

传输阻抗:300欧

工作温度:-20~+60℃

MIC灵敏度:-58dB(或-56dB,请以实测效果为准)

喇叭规格:8欧 0.25W-0.5W

外形尺寸:51.6X33.0mm

测试注意事项:

1、咪头灵敏度选用-58db左右,市场上产品标注的灵敏度不一定准确,应以实测效果为准。

2、喇叭选用8欧0.5W,较好质量的喇叭发声效率高,音质好。一般口径大的比较好。

3、试验时,喇叭和咪头应装到外壳中,并且咪头有橡胶套和背部封装胶密封。这样喇叭有正常的共鸣腔,咪头有固定的指向并隔离其他方向的声波,才能试出正确的效果。

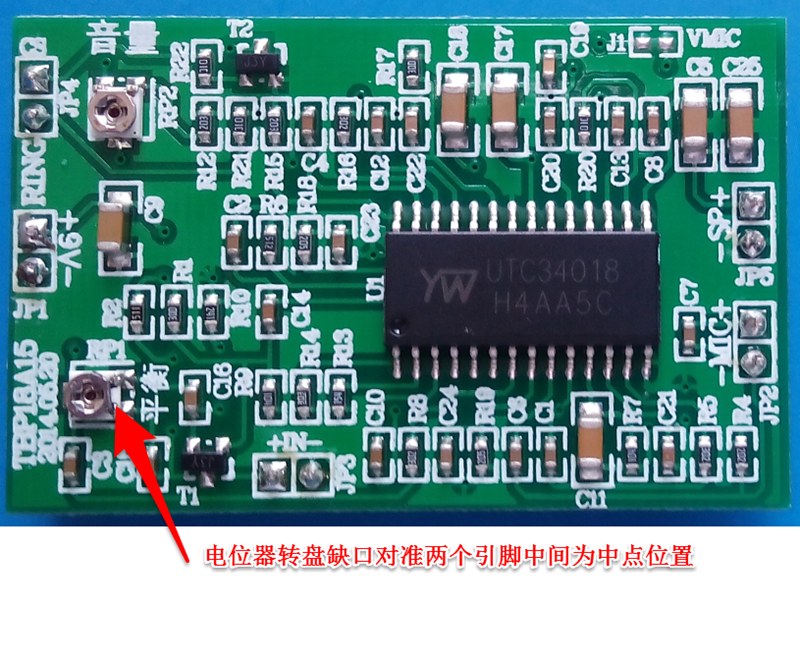

4、免提模块上的两个电位器不需要调整即可正常对话。改善效果一般转动电位器不会超过45度,千万不要乱转,导致转到音量关闭的位置。

5、测试声音效果,喇叭及咪头要装机壳,然后对话两端要在两个房间,关上房门。绝对不能两个机子放在一张桌子,甚至喇叭咪头都不装机壳,根本不能试出声音效果。

应用例子

简易型双向免提对讲

使用两块本电路,可构成简易型双向免提电路。如图三,可用于不需手动呼叫连续对讲的场合,如银行、售票等服务窗口。

此电路对讲音量大,不会发生振鸣现象。

加装按钮开关以及音乐片集成电路等,可构成办公室、家庭等场合使用的双向免提对讲电路。

在楼宇对讲系统中的应用
